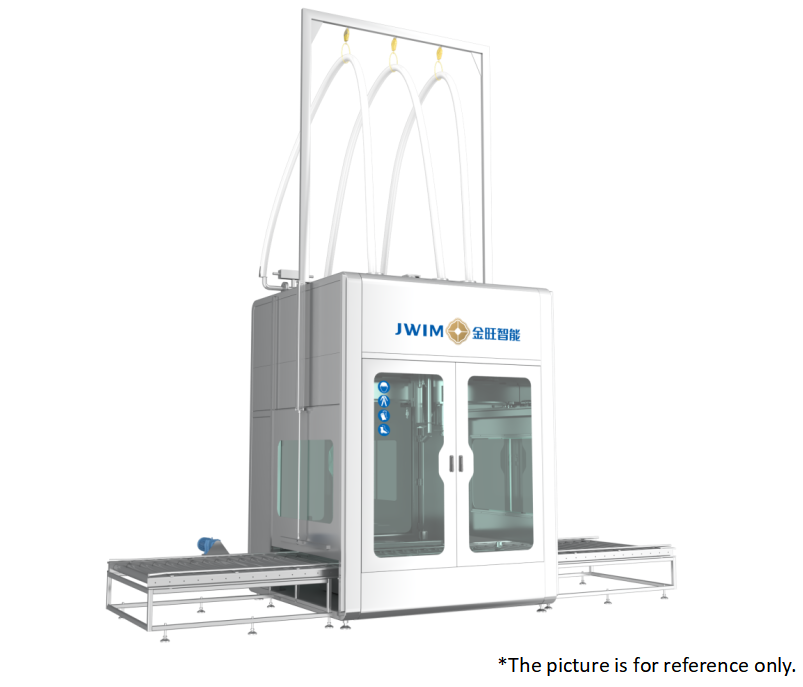

GXT1000-4CKVআইসুয়ালএসঅনুসন্ধানএফঅসুখ& সিপ্রয়োগ এমআচিন
1.পরিচিতি
এই সরঞ্জামটি ব্যারেল মুখের অবস্থান, অত্যন্ত স্বয়ংক্রিয় কাঠামো নকশা, এক মেশিনে ক্যাপ আনলোড, ভরাট এবং ক্যাপিং সংহত করার জন্য ভিজ্যুয়াল অ্যাড্রেসিং পদ্ধতি গ্রহণ করে,যা অপারেটরদের শ্রমের তীব্রতা এবং পরিবেশ দূষণকে ব্যাপকভাবে হ্রাস করেএটি অনেক ধরণের তরল স্বয়ংক্রিয়ভাবে পূরণের চাহিদা পূরণ করতে পারে এবং অ-ফোমিং এবং ফোমিং তরল পূরণ করতে পারে।
এটি রিয়েল টাইমে বর্তমান ভরাট ভলিউম পর্যবেক্ষণ এবং নিয়ামককে প্রতিক্রিয়া জানানোর জন্য ওজন পদ্ধতি গ্রহণ করে,যা বড় ভরাট স্পেসিফিকেশনের জন্য দ্রুত এবং নির্ভুল ভরাট উপলব্ধি করতে সেট ডেটা অনুযায়ী দ্রুত এবং ধীর ভরাট নিয়ন্ত্রণ সংকেতগুলি আউটপুট করে.
2.কন্টেইনার ভরাট করার তথ্য
| আইটেম শ্রেণীবদ্ধ |
ছোট খোলার এবং বন্ধ করার ইস্পাত ড্রাম GB/T325.5-2015 |
প্লাস্টিকের ড্রাম B GB18191-2008 |
| ব্যারেলের আকার ((মিমি) |
ডি * |
৫৭৫±২ |
৫৮০±১০ |
| ডি১* |
৫৬০±৫ |
৫৮০±১০ |
| ডি৩ |
৫৭৫±২ |
৪৭০±১০ |
| H1* |
৮৮৫±১০ |
৯০০±১০ |
| h2* |
১৯±১ |
- |
| ইনজেকশন পোর্টের আকার ((মিমি) |
d* |
৫৫±২ |
৫৫±২ |
| পি১* |
২১০±২ |
১৮৫±২ |
| অন্যান্য |
ক্যাপাসিটি L* |
200 |
200 |
3.কন্টেইনার ভরাট করার তথ্য
| নাম |
পিআরামেটr |
Rইমার্ক |
| নামমাত্র ভলিউম (এল) |
1000 |
|
| নামমাত্র ভলিউম (এল) |
1050 |
|
| দৈর্ঘ্য (মিমি) |
1200 |
|
| প্রস্থ (মিমি) |
1000 |
|
| ট্রে সহ উচ্চতা (মিমি) |
1160 |
|
| ফিলিং আউটলেট ব্যাসার্ধ (মিমি) |
150 |
|
| ডিসচার্জ আউটলেট ব্যাসার্ধ (মিমি) |
50 |
|
| ফোর্ক ওপেনিং (মিমি) |
100 |
|
| মার্কিং প্লেট (পিস) |
1 |
|
| অভ্যন্তরীণ প্যাকেজিং ওজন (কেজি) |
14.0 |
|
| মোট ওজন (কেজি) |
~ ৫৪ |
|
4.প্রযুক্তিগত পরামিতি
| 1 |
ভরাট পরিসীমা |
২০০-১০০০ কেজি |
| 2 |
ধাপে ধাপে মূল্য |
২০০ গ্রাম |
| 3 |
পূরণ যথার্থতা |
<±1‰ * 1 |
| 4 |
ভরাট গতি |
200L: ≤35 BPH 1000L:≤9BPH* 2 |
| 5 |
ক্যাপিং স্পেসিফিকেশন |
200LB ব্যারেলΦ50-Φ70mm টন বালতি ঢাকনাΦ150-Φ200mm |
| 6 |
প্রযোজ্য বালতি ব্যাসার্ধ |
200LB ব্যারেলঃ 550-600mm, টন বালতিঃ 1000 × 1200 × 1100mm |
| 7 |
বালতি উচ্চতা |
৯০০-১১০০ মিমি |
| 8 |
পরিবেষ্টিত তাপমাত্রা পরিসীমা |
০-৪০°সি |
| 9 |
আপেক্ষিক আর্দ্রতা |
৫৬-৭৮% |
| 10 |
পাওয়ার সাপ্লাই |
~ ৩৮০ ভোল্ট ৫০ হার্জ/৫ কেডব্লিউ |
| 11 |
বায়ু চাপ |
0.6-0.8 এমপিএ |
| 12 |
উপাদানগত চাপ |
≤0.2 এমপিএ |
| 13 |
ফিড খোলার উচ্চতা |
২৮৩০ মিমি |
| 14 |
ফিডিং পোর্টের ব্যাসার্ধ |
Dn50 স্ট্যান্ডার্ড ফ্ল্যাঞ্জ |
| 15 |
সামগ্রিক মাত্রা |
2500×2600×3600mm ((LxWxL) |
*1প্রতিলিপিযুক্ত নির্ভুলতা হ'ল সরঞ্জামটি কারখানা ছাড়ার আগে পানির পরীক্ষার নির্ভুলতা।
গ্রাহকের উপাদান সান্দ্রতা, তাপমাত্রা, ইনকামিং চাপ স্থিতিশীলতা এবং অন্যান্য সাইটের অবস্থার কারণে প্রকৃত ভরাট নির্ভুলতা পরিবর্তিত হয়।
* 2 জল পরীক্ষার ক্ষমতা থেকে কারখানা ছেড়ে যাওয়ার আগে সরঞ্জাম উপর ভিত্তি করে লেবেল ক্ষমতা,
গ্রাহকের সাইট ইনকামিং পাইপ চাপ, প্রবাহ আকারের কারণে প্রকৃত ভরাট গতি। গ্রাহকের সাইট ইনকামিং পাইপলাইন চাপ, প্রবাহ আকার,উপাদান সান্দ্রতা এবং ফেনা,
তরল পৃষ্ঠের উপর এবং তরল পৃষ্ঠের নীচে ভরাট করা, ব্যারেলের নীচে ভরাট করা এবং অন্যান্য কনফিগারেশন প্রয়োজনীয়তাও প্রকৃত ক্ষমতাকে প্রভাবিত করবে।
5.বৈদ্যুতিক কনফিগারেশন
| এস এন |
নাম |
ব্র্যান্ড |
ছবি |
| 1 |
ওজন ব্যবস্থা |
মেটলার টোলেডো |
|
| 2 |
পিএলসি |
স্নাইডার |
|
| 3 |
টাচ স্ক্রিন |
স্নাইডার |
|
| 4 |
ইনভার্টার |
স্নাইডার |
|
| 5 |
ফোটো ইলেকট্রিক গণনা |
অসুস্থ |
|
| 6 |
সান্নিধ্য স্যুইচ |
স্নাইডার |
|
| 7 |
চাপ স্যুইচ |
এসএমসি |
|
| 8 |
সোলিনয়েড ভালভ |
এফটিইসি |
|
| 9 |
বোতাম |
স্নাইডার |
|
| 10 |
সতর্কতা আলো |
স্নাইডার |
|
| 11 |
ব্রেকার |
স্নাইডার |
|

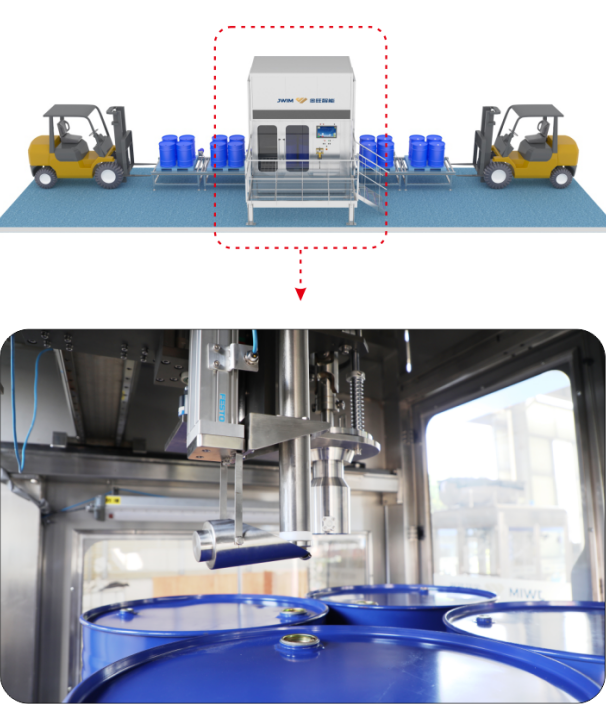

6.200L ️ ভরাট মোড
ভরাট মেশিনে চারটি খালি ব্যারেলের একটি প্যালেট, ক্যাপটি আনলোড করার জন্য মুখের জন্য চাক্ষুষ স্বয়ংক্রিয় অনুসন্ধান, ভরাট মাথা স্বয়ংক্রিয় প্রতিপক্ষ, ভরাট মাথা নিচে, দ্রুত প্লাস,ধীর প্লাস, বন্ধ ভালভের পরিমাণ, ভরাট মাথা উত্থান, ক্যাপের মুখের জন্য স্বয়ংক্রিয় অনুসন্ধান, পূর্ণ ব্যারেল আউট, খালি ব্যারেল ইন।

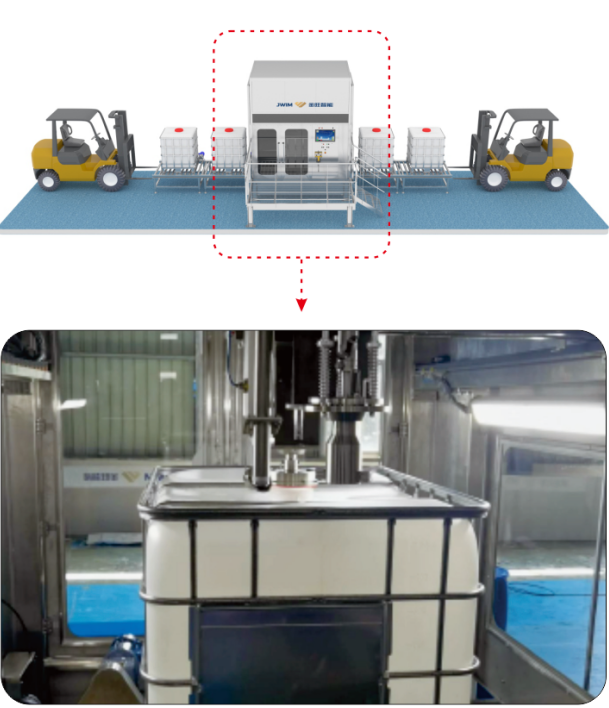

7.টন ড্রাম √ ভরাট মোড
ভরাট মেশিনে একক খালি ব্যারেলের একটি প্যালেট, ক্যাপটি আনলোড করার জন্য মুখের জন্য চাক্ষুষ স্বয়ংক্রিয় অনুসন্ধান, ভরাট মাথা স্বয়ংক্রিয় প্রতিপক্ষ, ভরাট মাথা নিচে, দ্রুত প্লাস,ধীর প্লাস, বন্ধ ভালভ পরিমাণ, ভরাট মাথা উত্থান, ক্যাপ মুখের জন্য স্বয়ংক্রিয় অনুসন্ধান, barrels থেকে পূর্ণ ব্যারেল, খালি barrels মধ্যে.
8.
সুবিধা
8.1উচ্চ নির্ভুলতাঃওজন এবং ভরাট সিস্টেম গ্রহণ করুন(আমেরিকান METTLER TOLEDO লোড সেল) থেকেভরাট এবং পরিমাপের উচ্চ নির্ভুলতা নিশ্চিত করা।

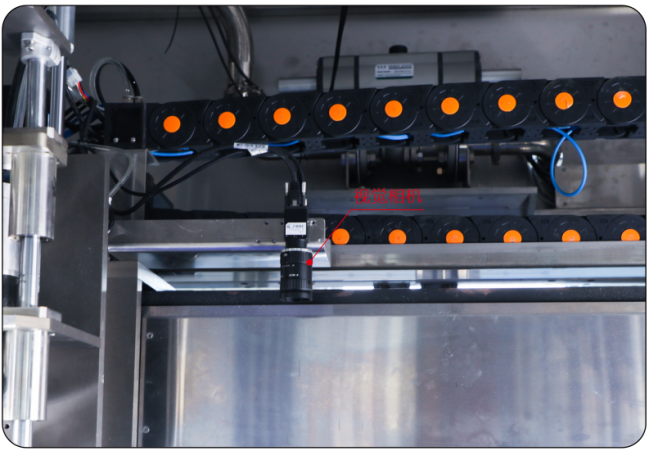

8.2ভিজ্যুয়াল পজিশনিং এবং অ্যাড্রেসিংঃএকক ব্যারেল বা চারটি ব্যারেলের একটি প্যালেট ভর্তি স্টেশনে, শিল্প ক্যামেরার মাধ্যমে ক্যাপ অপসারণের জন্য মুখ খুঁজে পেতে, ভর্তি, ক্যাপিং।

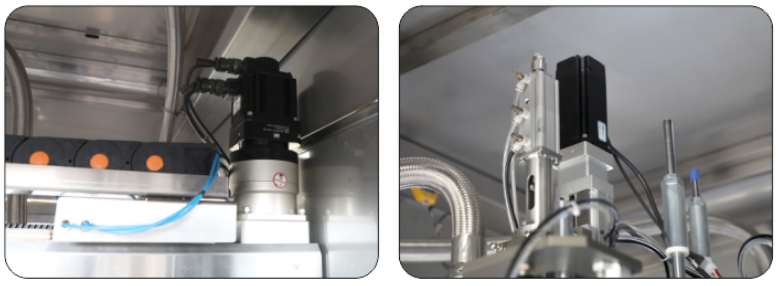

8.3সঠিক অবস্থানঃভরাট মাথাটির অনুভূমিক এবং উল্লম্ব রূপান্তর এবং উত্তোলন সারভো মোটর দ্বারা নিয়ন্ত্রিত হয় যাতে সামগ্রিক পাস রেট নিশ্চিত করা যায়।

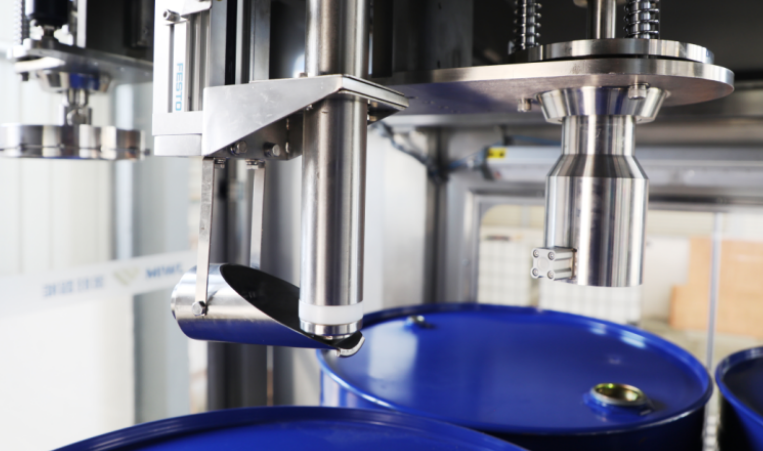

8.4বিস্তৃত প্রয়োগযোগ্যতাঃভরাট এবং ক্যাপিং এক-দুইটি কাঠামো গ্রহণ করে, অর্থাৎ এক ভরাট মাথা, 200 লিটার ড্রামের জন্য একটি ক্যাপিং মাথা এবং এক টন ড্রামের জন্য একটি ক্যাপিং মাথা, যা প্রতিটি ড্রামের প্রকারের প্রয়োজনীয়তা পূরণ করতে পারে।
8.5কোন ঝরনা নেই:ভরাট শেষ হওয়ার পরে, তরল গ্রহণের কাপটি স্বয়ংক্রিয়ভাবে ভরাট মাথাটিতে অবশিষ্ট উপাদান সংগ্রহ করে যাতে ভরাট সিস্টেমে কোনও টোকা না থাকে তা নিশ্চিত করা যায়।

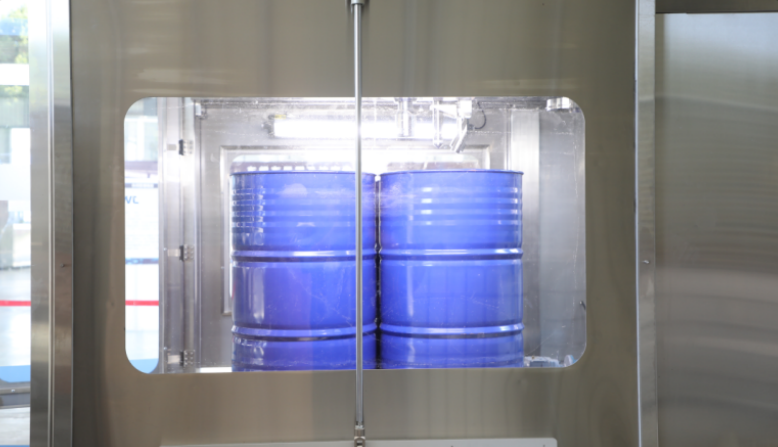

8.6স্বয়ংক্রিয় স্লাইডিং দরজাঃযখন খালি ড্রামটি ড্রাম রোলারে নিয়ে যাওয়া হয়, তখন স্লাইডিং ডোরটি স্বয়ংক্রিয়ভাবে খোলা হবে এবং খালি ড্রামটি স্বয়ংক্রিয় মুখ অনুসন্ধান স্টেশনে নিয়ে যাওয়া হবে।
8.7 সামগ্রিক ভরাট গতি প্রভাবিত না করে মিটারিং নির্ভুলতা নিশ্চিত করার জন্য দ্রুত এবং ধীর ভরাট গতি গ্রহণ করে। মডিউল ডুব প্রক্রিয়া সহ এটি তরল পৃষ্ঠের উপরে বা নীচে ভরাট গ্রহণ করে,অ-ফোমিং বা সামান্য ফোমিং উপাদান পূরণের জন্য উপযুক্ত.
8.8 ভরাট মাথাটি ব্যারেলকে আঘাত করার অ্যালার্ম ফাংশন গ্রহণ করে, যা মাঠের কর্মীদের সময়মতো সামঞ্জস্য করতে স্মরণ করিয়ে দেয়;ক্যাপিং হেডটি নমনীয় বাফার এবং স্ব-পজিশনিং মুখ অনুসন্ধানের সাথে ডিজাইন করা হয়েছে, যা কার্যকরভাবে ক্যাপিং পাস রেট উন্নত করে।

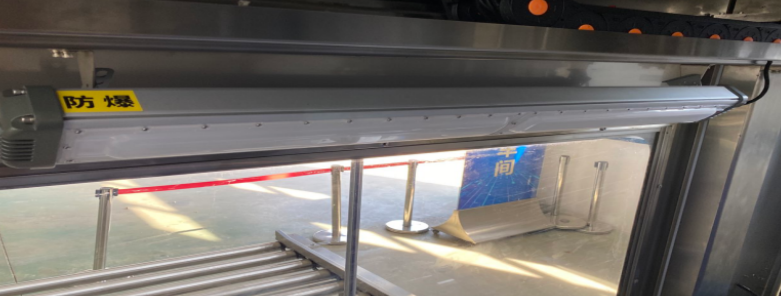

8.9 প্রধান মেশিনটি বিস্ফোরণ প্রতিরোধী আলো দিয়ে সজ্জিত, যা কর্মীদের জন্য রাতে কাজ করার জন্য সুবিধাজনক এবং একই সাথে বিস্ফোরণ প্রতিরোধের প্রয়োজনীয়তা পূরণ করে।
8.10 পুরো মেশিনটিসর্বশেষ স্নাইডার ইলেকট্রিক কন্ট্রোল সিস্টেম,স্থিতিশীল নিয়ন্ত্রণ এবং অপেক্ষাকৃত কম শক্তি খরচ।
