ভাসমান ক্যাপ এবং আঁকাবাঁকা ক্যাপের জন্য ভিজ্যুয়াল পরিদর্শন সিস্টেম

ফ্লোটিং ক্যাপ এবং ক্রেভ ক্যাপের জন্য ভিজ্যুয়াল ইন্সপেকশন সিস্টেম

1.পরিচিতি

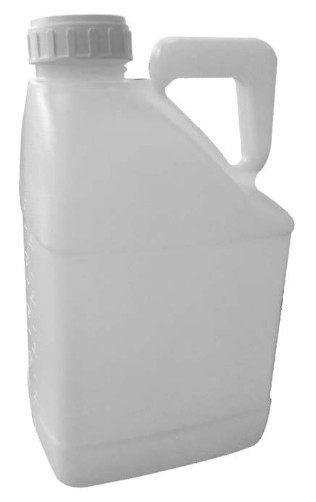

এই প্রকল্পটি দৃষ্টিভঙ্গিভাবে সনাক্ত করে যে বোতল ক্যাপটি স্থানে টানছে কিনা এবং এটি ঝুঁকছে কিনা। বোতল দেহ এবং ক্যাপটি নীচের চিত্রটিতে দেখানো হয়েছে।

2. এসইস্টম ডিজাইন

2.1 সংশ্লিষ্ট সহায়ক প্রয়োজনীয়তা

পরিদর্শন স্টেশনের প্রয়োজন হয় যে ক্যামেরাটি বোতল ক্যাপ থেকে প্রায় 200 মিমি দূরে থাকে। সনাক্তকরণের সামগ্রী এবং বৈশিষ্ট্য অনুযায়ী, 100% সনাক্তকরণের নির্ভুলতা নিশ্চিত করার জন্য,কাজের স্থানের দৃশ্যমান আলো স্থিতিশীল এবং বহিরাগত আলোর হস্তক্ষেপ ছাড়াই হওয়া উচিত।.

2.2 ভিজ্যুয়াল ইনস্টলেশনের কাঠামো

ভিজন সিস্টেম সফটওয়্যারটি মাল্টি-থ্রেইডিং ইমেজ অ্যাক্সিসেশন এবং প্রসেসিংয়ের জন্য ভিজন-নির্দিষ্ট সফটওয়্যার ব্যবহার করে।

তারপরে প্রাপ্ত অবস্থানের সম্পর্কের মাধ্যমে পার্থক্য গণনা করুন। পরীক্ষার ডেটা ফলাফলগুলি নিম্নরূপঃ

সংযুক্ত সনাক্তকরণ চিত্রঃ

3.হার্ডওয়্যার কনফিগারেশন

• এক বেসলার ৫০০ ওয়াট গ্রেস্কেল ক্যামেরা, গিগ ই ক্যামেরা যোগাযোগ পদ্ধতি
• ১টি ইন্ডাস্ট্রিয়াল ক্যামেরা ভিজন সফটওয়্যার প্ল্যাটফর্ম
• 1 ইন্ডাস্ট্রিয়াল ইথারনেট ক্যাবল
• 1 500W পিক্সেল ইন্ডাস্ট্রিয়াল ক্যামেরা লেন্স
• একটি শিল্প কম্পিউটার

4.সফটওয়্যার কনফিগারেশন

• পরীক্ষার প্রকল্পে সমস্ত পরীক্ষার প্রয়োজনীয়তা অন্তর্ভুক্ত রয়েছে;
• উচ্চ-স্তরের ভাষার উপর ভিত্তি করে তৈরি ইমেজ প্রসেসিং সফটওয়্যার সিস্টেম মাল্টি-টাস্ক ফাংশন আছে। যখন আপনি পণ্য পরিবর্তন করতে হবে,আপনি শুধুমাত্র প্রোগ্রামের নতুন পণ্য বৈশিষ্ট্য টেমপ্লেট যোগ করতে হবে. প্রোগ্রাম স্বয়ংক্রিয়ভাবে নতুন হার্ডওয়্যার যোগ না করে, সনাক্তকরণ পণ্য মডেল অনুযায়ী সনাক্তকরণ বৈশিষ্ট্য সুইচ করতে পারেন;
• একটি একক ক্যামেরা দ্বারা তোলা প্রতিটি ছবির সনাক্তকরণ এবং প্রক্রিয়াকরণ চক্র 300ms এর কম;
